Фундаментом безпеки будь-якого житлового чи комерційного об’єкта є правильно спроєктована та змонтована прихована електропроводка. Електромережа будівлі подібна до її опорного каркаса — вона закладається один раз і має безперебійно функціонувати та витримувати максимальні навантаження протягом десятиліть. Електричний струм у побутовій мережі з напругою 220 Вольт вимагає високого рівня відповідальності під час монтажних робіт. Поганий контакт, невірно розрахований переріз або пошкоджена під час укладання ізоляція неминуче призводять до надмірного нагрівання, іскріння та високого ризику займання. Процес прокладання струмопровідних магістралей усередині будівельних конструкцій вимагає точного інженерного підходу, суворого дотримання нормативних актів, зокрема Правил улаштування електроустановок (ПУЕ), та ретельного планування кожного етапу робіт. Будь-яка помилка, допущена на чорновому етапі, змушує в майбутньому руйнувати фінішне оздоблення приміщення для пошуку місця обриву, що тягне за собою суттєві фінансові витрати.
Проектування магістралей і нормативні відступи від перешкод
Перед тим як брати до рук важкий перфоратор або наносити розмітку на бетон чи цеглу, спеціаліст обов’язково створює детальний масштабований план. Кожен елемент системи має своє чітко визначене місце, обґрунтоване законами фізики та будівельними нормативами. Існують суворі геометричні параметри розміщення ліній живлення, які гарантують безпеку як під час подальшої експлуатації, так і під час майбутніх ремонтів. Недотримання цих інженерних вимог найчастіше стає причиною випадкового пошкодження мережі свердлом під час навішування меблів чи декору.
- Мінімальний відступ від перекриттів (стелі або підлоги) становить рівно 15–20 сантиметрів. Цей буферний простір формує безпечну зону для кріплення плінтусів, багетів або металевих профілів натяжних конструкцій.
- Відстань від віконних рам, дверних укосів, а також від зовнішніх та внутрішніх кутів приміщення має перевищувати 10 сантиметрів для збереження тримальної здатності стінових елементів.
- Дистанція до труб холодного і гарячого водопостачання становить не менше 40–50 сантиметрів, що повністю виключає вплив температурних перепадів на полімерний ізоляційний шар.
- Газові магістралі вимагають відступу мінімум 40 сантиметрів через підвищену небезпеку займання в разі найменшої іскри.
Реальний практичний досвід монтажних бригад доводить, що саме ігнорування правильного відступу від стелі є причиною переважної більшості аварій. Майстри зі встановлення стель, просвердлюючи отвори для дюбелів кожні 10-15 сантиметрів по периметру кімнати, дуже легко перебивають приховану під тонким шаром шпаклівки фазну жилу. Тому креслення ліній на стінах за допомогою лазерного нівеліра і фіксація їхньої прив’язки до орієнтирів є обов’язковим технічним кроком. Зафіксовані розміри дозволять через багато років точно визначити безпечні зони для свердління.
Фізичні параметри струмопровідних жил та вимоги до їхньої якості
Для прихованого монтажу в житлових приміщеннях застосовується виключно мідь. Алюміній має високу плинність під тиском гвинтів, швидко окислюється при контакті з повітрям і має вищий питомий опір (0,028 Ом·мм²/м проти 0,017 Ом·мм²/м у міді). Відповідно, правильний вибір кабелю та проводу базується на точному розрахунку площі перерізу залежно від запланованого струмового навантаження. Для квартир і будинків золотим стандартом є марка ВВГнг або ВВГнгd (вироби зі зниженим димовиділенням, що не підтримують горіння в пучках). У таких виробах кожна струмопровідна жила покрита власним шаром ізоляції, а всі вони разом поміщені в щільну зовнішню оболонку з міцного полівінілхлоридного пластикату. Цей подвійний бар’єр зводить до мінімуму ймовірність витоку струму навіть у вологому середовищі стіни:
- Переріз 1.5 мм² застосовується виключно для ліній освітлення. Він розрахований на тривале струмове навантаження до 19 Ампер, що дорівнює сумарній потужності близько 4.1 кВт.
- Переріз 2.5 мм² прокладається для всіх стандартних розеточних груп. Здатен стабільно витримувати струм до 27 Ампер, що відповідає навантаженню до 5.9 кВт.
- Переріз 4 мм² або 6 мм² підводиться безпосередньо від електрощитка до найбільш енергоємних побутових приладів: електричних варильних поверхонь, проточних водонагрівачів або електрокотлів.
- Обов’язковою умовою є наявність третьої жили — захисного заземлення (PE), яка маркується жовто-зеленим кольором і рятує людину від ураження струмом при пробої на корпус приладу.

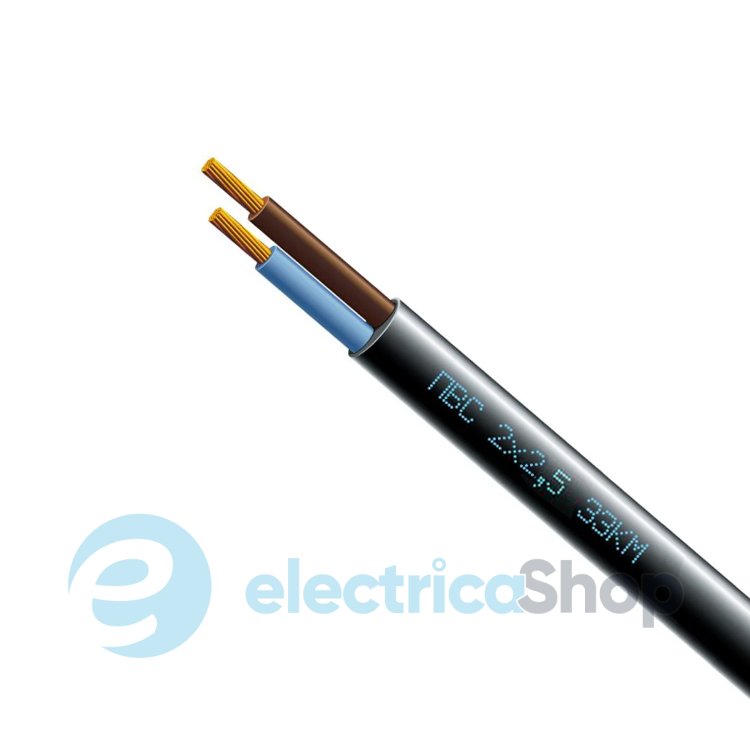

Застосування багатодротяних гнучких варіантів (наприклад, марки ПВС або ШВВП) для стаціонарної прихованої проводки є грубим порушенням нормативів. Гнучкі вироби призначені виключно для рухомого підключення побутової техніки або виготовлення подовжувачів. У товщі штукатурки вони мають значно коротший термін служби, а їхнє підключення до розеток вимагає обов’язкового використання спеціальних наконечників і опресування. Монолітні жили позбавлені цих експлуатаційних недоліків, вони ефективніше відводять тепло у масив стіни та забезпечують ідеально щільний контакт у гвинтових клемах розеток або автоматичних вимикачів.
Технологія підготовки штроб та взаємодія з будівельними матеріалами
Спосіб формування заглиблень (штроб) безпосередньо залежить від фізичної щільності та структури основи. Цей робочий процес завжди супроводжується значним викидом абразивного будівельного пилу, тому використання потужного штроборіза в парі з промисловим будівельним пилососом є технічною необхідністю. Стандартна глибина і ширина канавки зазвичай становить 20 на 20 міліметрів. Цього вільного простору цілком достатньо для вільного розміщення одного або двох провідників та їхнього надійного перекриття цементним або гіпсовим розчином товщиною не менше 10 міліметрів для забезпечення механічного захисту:
- Монолітний залізобетон обробляється виключно штроборізом із двома паралельними алмазними дисками. Важливо пам’ятати, що глибина різу в панельних будинках суворо обмежена: заборонено перерізати металеву арматуру, яка забезпечує сейсмічну міцність конструкції.
- Повнотіла червона та силікатна цегла дозволяє ефективно працювати перфоратором зі спеціальною насадкою-штробником, що значно прискорює роботу, якщо траса збігається з горизонтальними швами цегляної кладки.
- Газоблок та пінобетон обробляються ручним скребком або невеликим електричним фрезером. Матеріал має низьку щільність, тому ідеально рівні канавки формуються дуже швидко і з мінімальними фізичними зусиллями.
- Пустотіла керамічна цегла або блоки типу 2NF вимагають ювелірної обережності, щоб не зруйнувати тонкі внутрішні перегородки, інакше суміш для фіксації просто провалиться вглиб стіни.
Після нарізання штроб їх необхідно надзвичайно ретельно очистити від залишків пилу і рясно обробити ґрунтовкою глибокого проникнення. Якщо пропустити цей етап, алебастр або гіпсова монтажна суміш, якою фіксуватиметься лінія, миттєво віддасть свою вологу запиленій поверхні, втратить марочну міцність і згодом відшарується. Фіксація траси в канавці здійснюється рівномірно кожні 40-50 сантиметрів за допомогою невеликих гіпсових точок або спеціальних пластикових дюбель-хомутів, які міцно утримують магістраль на заданій глибині та запобігають її провисанню.
Філігранна майстерність виконання робіт втрачає будь-який сенс, якщо використані матеріали не відповідають державним стандартам якості (ДСТУ). На будівельних ринках масово реалізується продукція із заниженим перерізом струмопровідної жили (так звана усіченка). У таких виробах замість заявлених виробником 2.5 мм² вимірювання точним мікрометром часто показує 1.7 або 1.8 мм². Під номінальним навантаженням від пральної машини або чайника такий метал починає сильно перегріватися, полімерна ізоляція плавиться, що призводить до короткого замикання безпосередньо всередині штроби. Щоб унеможливити придбання небезпечного фальсифікату, інженери комплектують свої об’єкти виключно через перевірені спеціалізовані майданчики. Звертаючись до професійних постачальників, наприклад, через інтернет-магазин electrica-shop.com.ua, спеціалісти отримують гарантію оригінальності кожної бухти. Офіційні дилери співпрацюють безпосередньо з провідними заводами-виробниками, надають повний пакет сертифікатів пожежної безпеки та забезпечують ідеальні умови складського зберігання. Додатковою перевагою такого підходу є те, що правильне зберігання в приміщеннях з контрольованим мікрокліматом запобігає пересиханню ПВХ-оболонки та окисленню металу ще до початку монтажу.
Комутація вузлів та фінальна інструментальна діагностика
Заключний, найвідповідальніший етап електромонтажних робіт — з’єднання всіх розрізнених ліній у пластикових розподільних коробках. Відповідно до чинних вимог інженерних норм, просте скручування оголених жил із подальшим обмотуванням ізоляційною стрічкою суворо та категорично заборонене. Закони фізики невблаганні: метали під час проходження струму нагріваються і розширюються, а після вимкнення навантаження охолоджуються і звужуються. Звичайна ручна скрутка через кілька років таких циклів неминуче слабшає, метал вкривається плівкою окислу, перехідний опір стрімко зростає, вузол починає сильно нагріватися та іскрити. Тому професіонали застосовують виключно довговічні механічні або термічні способи з’єднання контактів.
- Опресування мідними лудженими гільзами (ГМЛ) здійснюється за допомогою ручних або акумуляторних гідравлічних прес-кліщів. Інструмент стискає гільзу із зусиллям у кілька тонн, формуючи абсолютно монолітний і повітронепроникний контакт. Це ідеальне рішення для навантажених силових розеточних магістралей.
- Зварювання скручених контактів графітовим або вугільним електродом від компактного інверторного апарата. Під дією дуги кінці жил розплавляються і зливаються в єдину монолітну краплю металу. Це найбільш надійний та довговічний метод, який гарантує повну відсутність окислення протягом усього терміну служби будівлі.
- Сертифіковані пружинні клеми (типу WAGO) застосовуються переважно для ліній освітлення, де постійне струмове навантаження рідко перевищує 10 Ампер. Вони забезпечують максимально швидкий монтаж та дозволяють зручно розібрати вузол за потреби.
Після завершення комутації всі коробки залишаються відкритими, а штроби незамазаними для проведення фінальних інструментальних вимірювань. За допомогою професійного приладу — мегаомметра — ретельно перевіряється опір ізоляції кожної лінії. Прилад подає високу випробувальну напругу (від 500 до 1000 Вольт) на жили і фіксує найменші витоки струму, які могли виникнути через мікропошкодження оболонки під час протягування в канавках. Показник опору має становити не менше 0.5 мегаома. Лише після документального підтвердження ідеального стану мережі та проведення детальної фотофіксації всіх відкритих трас із прикладеною рулеткою, розподільні коробки закриваються кришками. Після цього штроби можна сміливо заповнювати будівельним розчином, утворюючи надійну, безпечну та повністю приховану енергетичну інфраструктуру вашого дому.
