В промышленности и транспортных системах, где требуется частая сборка и разборка магистралей, важна скорость, герметичность и надежность соединений. Именно эти задачи решают соединения Камлок (Camlock) — быстросъёмные муфты, которые позволяют соединять и разъединять рукава без использования инструментов, сохраняя при этом герметичность даже под давлением.
Конструкция и принцип работы

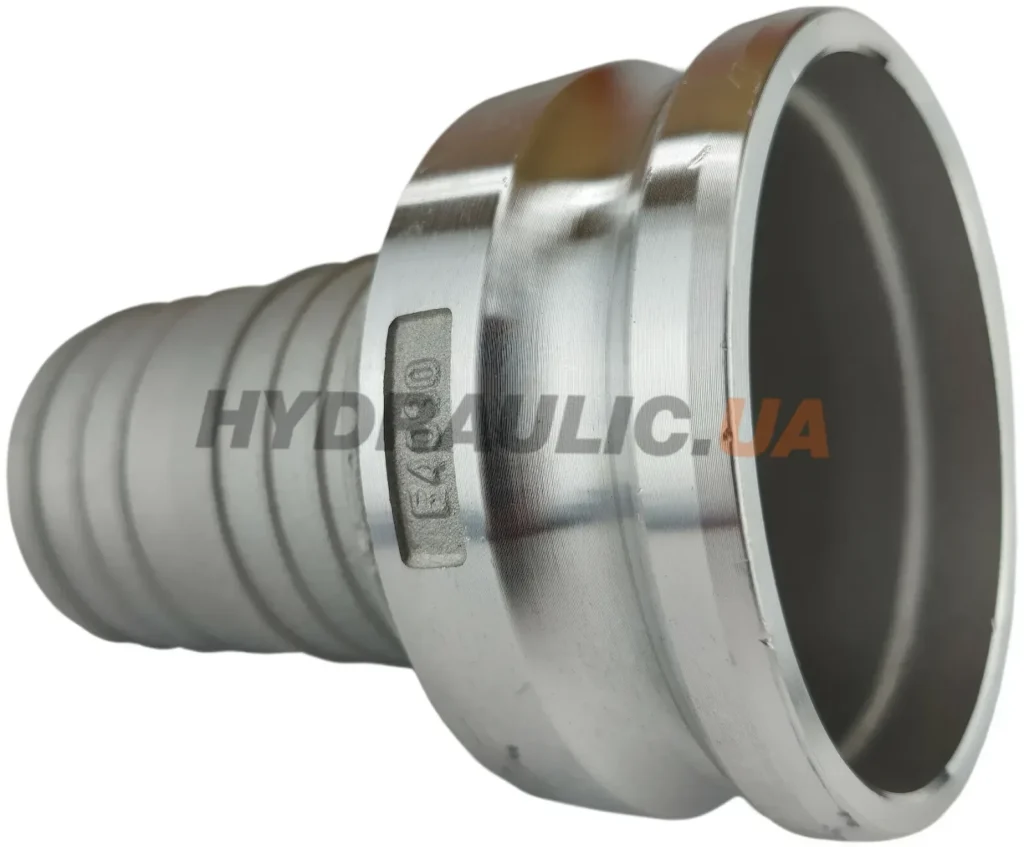

Система Camlock состоит из двух частей — папы (адаптера) и мамы (муфты), которые соединяются между собой при помощи рычагов-защелок. Достаточно вставить адаптер в муфту и зафиксировать рычаги, чтобы получить плотное, герметичное соединение. При этом не требуются резьбовые уплотнения или дополнительные зажимы — механическое запирание обеспечивает надежную фиксацию и устойчивость к вибрациям.
Основные преимущества конструкции:
- быстрое соединение и разъединение без инструментов;
- устойчивость к высоким нагрузкам и давлению;
- надежная герметизация при транспортировке жидкостей и газов;
- совместимость с большинством типов шлангов и трубопроводов.
Применение в гидравлических системах
В гидравлике соединения Камлок применяются для подсоединения рукавов высокого и среднего давления, где важна герметичность и скорость обслуживания. Они используются:
- при подключении насосов и гидростанций;
- в системах перекачки технических жидкостей и масел;
- при обслуживании мобильной спецтехники, где требуется быстрая замена шлангов.
Преимущество Camlock в гидравлических установках заключается в том, что соединения сохраняют герметичность даже при вибрациях и изменении давления. Это особенно важно для оборудования, работающего в тяжелых условиях — строительной, сельскохозяйственной и горнодобывающей технике.
Применение в топливных и химических системах
В топливных магистралях Камлоки используются для слива и налива дизельного топлива, бензина, масел и других жидкостей. Благодаря уплотнительным кольцам из NBR, Viton или EPDM, соединения устойчивы к действию агрессивных сред и температурных колебаний.
Camlock часто устанавливаются на бензовозах, в системах перекачки нефтепродуктов, на промышленных складах ГСМ, а также на оборудовании для химических реагентов.
Материалы и стандарты
В зависимости от сферы применения соединения Камлок производятся из разных материалов:
- алюминий — легкий, универсальный вариант для воды, масел и воздуха;
- латунь — устойчива к коррозии, подходит для топлива и химических жидкостей;
- нержавеющая сталь — используется там, где требуется повышенная прочность и температурная стойкость;

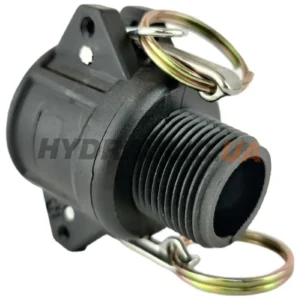

- полипропилен — экономичное решение для низкого давления и неагрессивных сред.
Camlock-соединения изготавливаются в соответствии со стандартом MIL-C-27487 (ISO 14420-7), что гарантирует их совместимость и точность размеров у разных производителей.
Соединения Камлок — это современное решение для гидравлических и топливных систем, где важны скорость и безопасность.
