Різьба — одна з небагатьох поверхонь, яку неможливо оцінити на око. Профіль складний, параметрів кілька, а звичайний штангенциркуль тут безсилий. Формально нарізана деталь може виглядати бездоганно й при цьому не з’єднатися з відповідною парою.
Виявляється це зазвичай на складанні, коли виправляти вже пізно. Тому цех потребує засобу, який дає відповідь одразу після операції. Розділ https://shop.altus.com.ua/kalibry/ зібраний саме під цю потребу — там представлені виконання під внутрішню та зовнішню різьбу. Перевірка триває секунди. Результат при цьому однозначний.
Чому звичайні прилади не рятують
Різьбове з’єднання працює не діаметром, а профілем. Кут, крок, форма западини й вершини визначають, чи зайде відповідна пара.
Виміряти кожен параметр окремо технічно можливо. На практиці це забирає стільки часу, що робити подібне в потоці ніхто не буде. Спеціальні прилади для профілю існують, проте їхнє місце в лабораторії.
Тому в цеху діє інший підхід. Замість вимірювання застосовують перевірку відповідності, і саме її забезпечує спеціалізований контрольний засіб.
Чотири параметри, без яких вибір неможливий
Перед замовленням треба зняти з креслення такі дані:
- Номінальний діаметр різьби, наприклад М52 або дюймовий розмір.
- Крок різьби, який визначає відстань між сусідніми витками.
- Поле допуску, скажімо 6H для внутрішньої або 6g для зовнішньої.
- Напрямок нарізання: права різьба чи ліва.
Без будь-якого з цих пунктів підбір перетворюється на здогадку. Помилка навіть в одному параметрі робить інструмент непридатним для конкретного креслення.
Пробка для внутрішньої різьби
Різьбовий отвір перевіряють пробкою. Вона повторює профіль відповідної деталі, тому вкручується так само, як реальний кріпильний елемент.
Прохідна сторона має заходити на повну довжину без зусиль. Якщо доводиться допомагати ключем, отвір виконаний із порушенням.
Непрохідна сторона працює за протилежним принципом. Їй дозволяється зайти лише на кілька витків, далі рух має зупинитися.
Кільце для зовнішньої різьби
Зовнішній профіль контролюють кільцем. Логіка та сама, просто інструмент надівають на деталь, а не вкручують у неї.
Такий формат зручний для шпильок, болтів, штуцерів і будь-яких валів із нарізаною ділянкою. Контроль займає той самий час, що й на отворах.
Обмеження стосується довжини. Довгу нарізану ділянку перевіряють поетапно, бо кільце охоплює лише частину зони.
Гладкі поверхні поруч із різьбовими
На одній деталі часто сусідять різьблена ділянка й гладка посадка. Друга контролюється власними засобами — пробками, кільцями або скобами.
Позначення полів допуску тут інші: H7, H8, g6, F7 і подібні. Вони визначають щільність посадки після складання вузла.
Через це замовлення нерідко формують одразу двома групами. Так дільниця отримує повний набір під конкретну деталь, а не половину потрібного.
Комплекти ПР і НЕ
Одна сторона рідко закриває задачу повністю. Прохідна підтверджує, що з’єднання збереться, непрохідна відсікає завеликий розмір.
Через це на виробництві частіше беруть комплект. Обидві межі опиняються під контролем, і питання придатності знімається остаточно.
Позначення в назві виглядають як ПР та НЕ, іноді разом у дужках. Зустрічається й міжнародний варіант запису GO та NO-GO, зміст при цьому не змінюється.
Метрична та дюймова системи

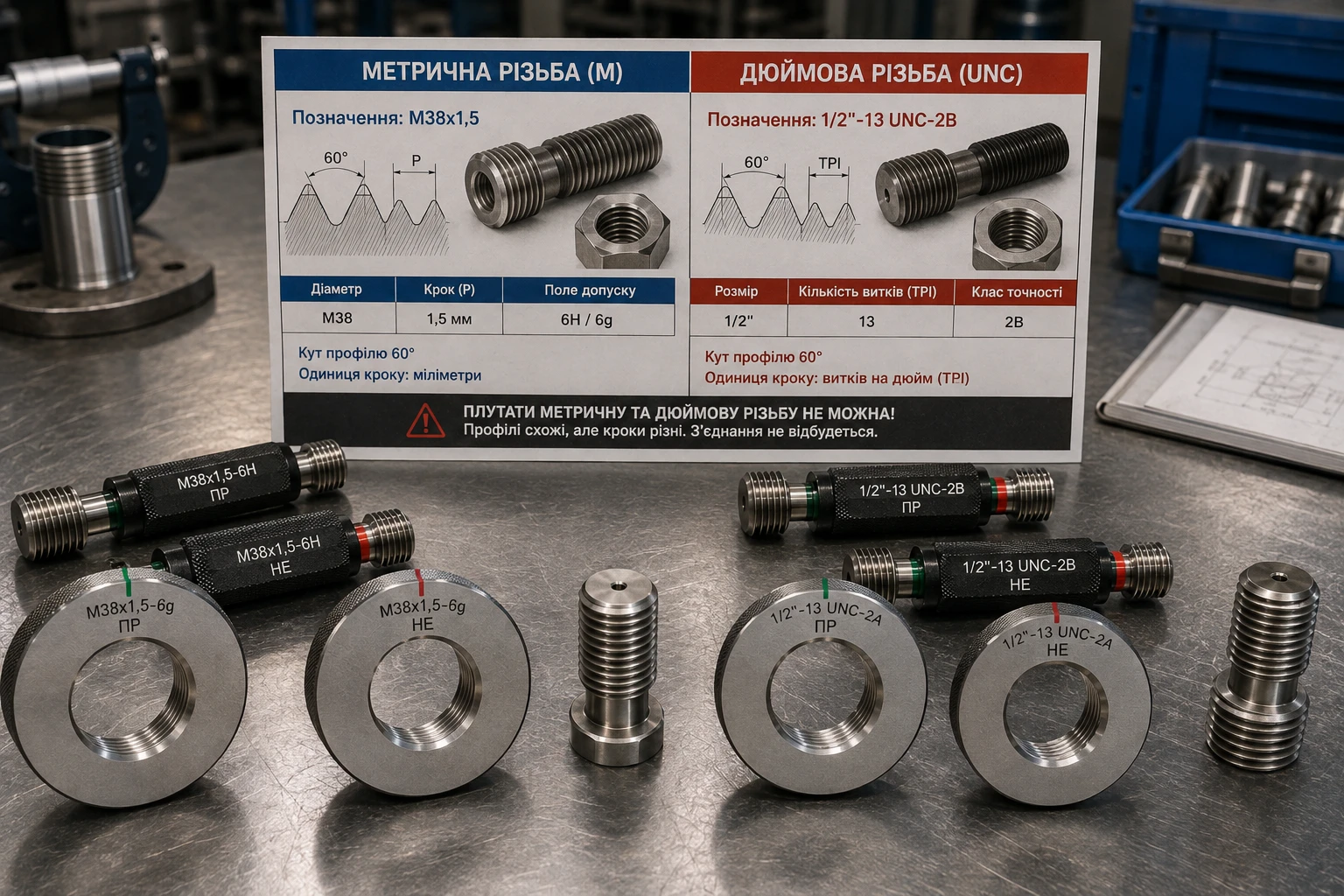

Більшість українських креслень оперує метричною різьбою з позначенням М. До нього додають діаметр і крок, наприклад М38х1,5.
Дюймові виконання зустрічаються на імпортному обладнанні та в гідравліці. Запис виглядає інакше: спершу дробовий розмір, далі кількість витків на дюйм і клас точності.
Плутати ці системи не можна в жодному разі. Зовні профілі схожі, проте кути й кроки різні, тож з’єднання просто не збереться.
Трубні стандарти окремим рядком
Окремої уважності потребує трубна різьба. Вона живе за власними стандартами, тому потрібний стандарт варто уточнювати ще до замовлення.
Помилка виявляється миттєво: з’єднання або тече, або не збирається взагалі. Ціна недогляду в гідравліці та пневматиці зазвичай вища за вартість самої перевірки.
Шліцеві з’єднання

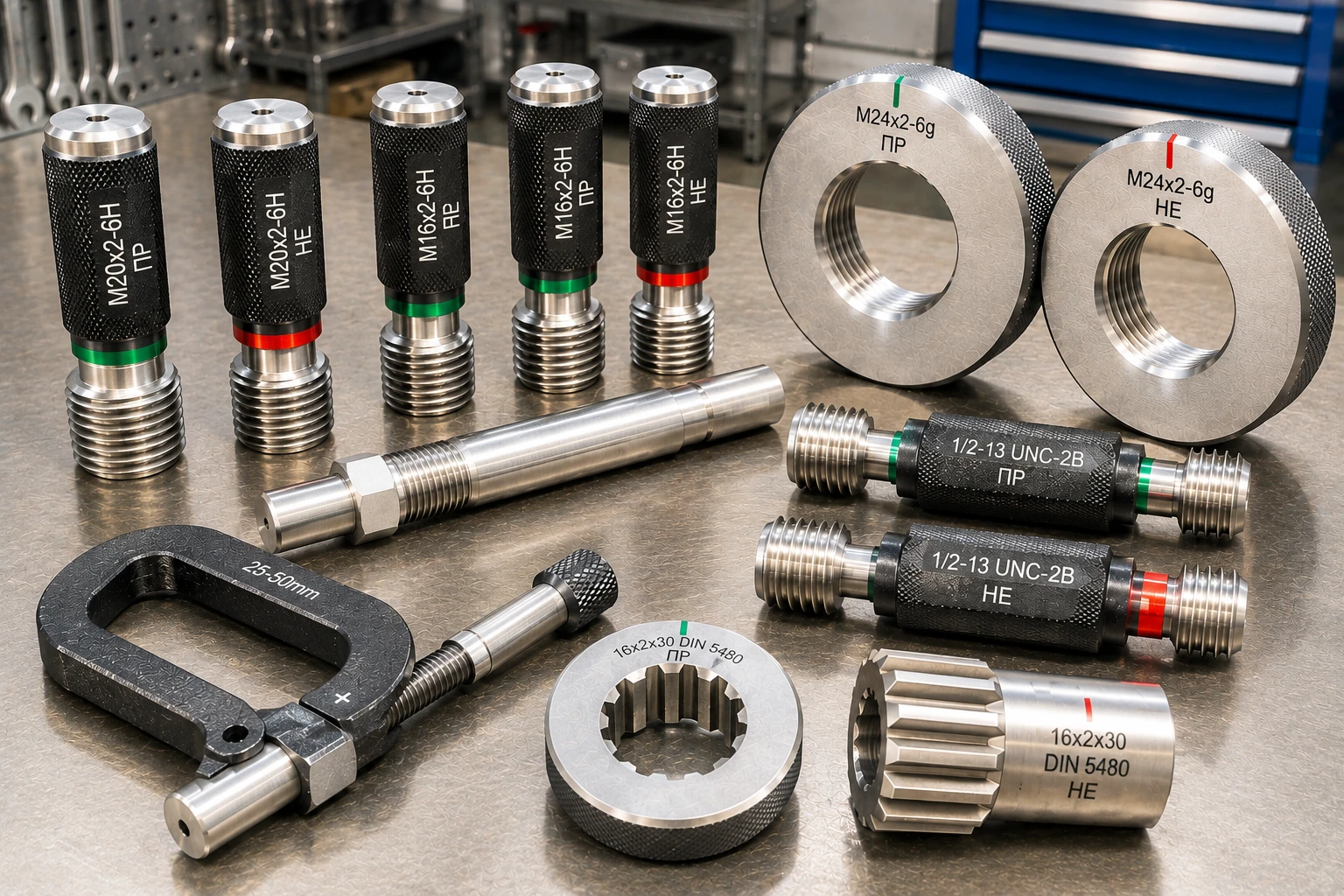

Окрема група розрахована на шліци. Там контролюють не різьбу, а форму та розташування зубів на валу чи в отворі.
Потрібні вони нечасто, зате у відповідальний момент знайти їх швидко майже нереально. Ринок пропонує обмежений вибір, а строки виготовлення бувають тривалими.
Тому наявність цієї групи в каталозі ALTUS економить час. Не доводиться обдзвонювати кілька постачальників заради однієї позиції.
Що врахувати під час експлуатації
Прості звички помітно продовжують ресурс інструменту:
- вкручувати без зусилля, не використовуючи важелі та ключі;
- очищати різьбу деталі від стружки й емульсії перед перевіркою;
- давати заготовці охолонути після обробки;
- зберігати кожну позицію в окремому футлярі;
- не змішувати робочі та контрольні екземпляри;
- періодично оглядати профіль на предмет зносу.
Ці звички коштують кілька секунд на деталь. Натомість вони зберігають точність інструменту на роки.
Робочий рівень і повірка
Робочі екземпляри живуть у цеху й зношуються природно. Постійний контакт із металом поступово змінює профіль, хоч це й непомітно оком.
Контрольні застосовують для перевірки робочих. Вони лежать у метрологічній службі та бачать деталь значно рідше.
Такий поділ дозволяє відстежувати момент, коли інструмент почав пропускати брак. Без нього помилка накопичується мовчки.
Коли потрібне спеціальне виконання
Стандартні позиції закривають більшість креслень. Проте час від часу трапляється різьба, якої немає в звичайних переліках.
Причини бувають різні: застаріле обладнання, імпортний вузол або конструкторське рішення під конкретну машину. Шукати таке доводиться напряму у виробників.
Строки в подібних випадках залежать від завантаження заводу. Зате результат дає можливість продовжити випуск деталі без переробки креслення.
Організація контролю на дільниці

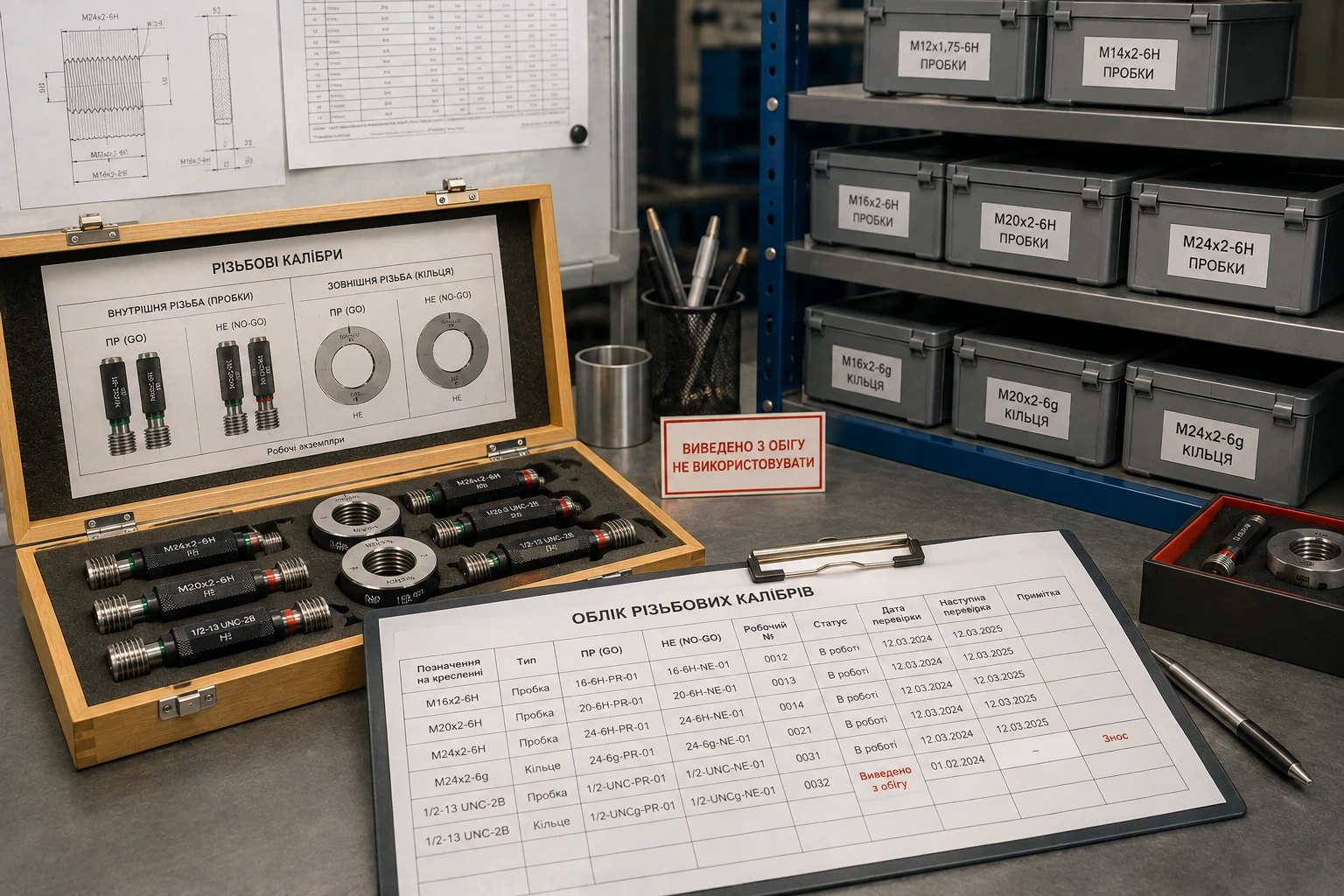

Розумно закріплювати комплекти за операціями, а не за людьми. Тоді кожен оператор знає, де взяти потрібну позицію.
Записи про перевірки теж мають сенс. Проста відмітка про дату огляду економить години розслідувань, коли партія повертається від замовника.
Запас критичних розмірів варто тримати заздалегідь. Зламаний або втрачений екземпляр здатний зупинити приймання готової продукції.
Облік і запас на дільниці
Корисно зафіксувати відповідність між кресленнями та наявними позиціями. Проста таблиця прибирає плутанину під час запуску нової деталі.
Не менш важливо відстежувати, що саме вже виведено з обігу. Списаний екземпляр, який випадково повернувся на робоче місце, здатний зіпсувати цілу партію.
Різьба, у якій можна бути впевненим
Нарізати різьбу нескладно, значно важче гарантувати її придатність. Саме контроль перетворює виконану операцію на підтверджений результат.
Каталог Альтус охоплює метричні та дюймові виконання, комплекти прохідних і непрохідних сторін, а також позиції для шліцевих з’єднань. Фахівці звірять номінали з кресленням і підкажуть, який рівень точності потрібен конкретній ділянці. Достатньо передати перелік різьб зі креслень, і рішення для ділянки буде готове.
